חיסכון במשקל המבנה
מבנה הכיפה הגיאומטרי מאפשר להפחית את עובי הרצפה ומשקלה, והרצפה מוגבהת למפלס המתוכנן בלי מצעים — רק חלל ועמודים. משמעותי במיוחד מעל חניונים וחללים בנויים.
מערכת תבניות יציקה (טפסות) אבודות קלות משקל מפולימר מחוזק, ליציקת רצפות ותקרות מוגבהות מבטון מזוין — עמידה בעומסים גבוהים, עשויה חומר ממוחזר וממקור אחראי, בהתקנה מודולרית פשוטה.

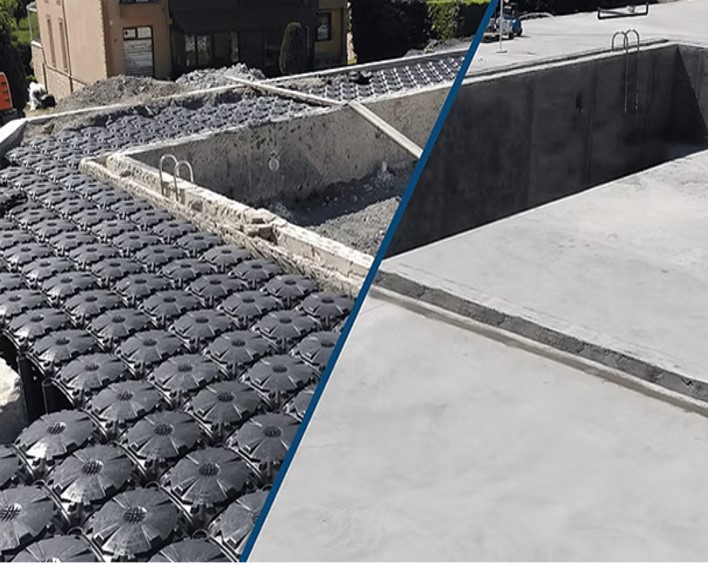

יצירת רצפת בטון מוגבהת כרוכה בדרך כלל במילוי נפחים גדולים במצעים, או בעבודת טפסנות שדורשת פועלים מיומנים. איגלוטק ECK היא מערכת תבניות יציקה קלות משקל מפולימר מחוזק, שנשארות במקומן לאחר היציקה (״טפסות אבודות״). מתחת לרצפה נותר חלל חופשי שיכול לשמש למעבר צנרת, כמאגר מים בתכנון ובאיטום מתאימים, או להישאר ריק — וכך נחסכים משקל, חומרי מילוי וכוח עבודה.
בדקנו הרבה מידע. אלה שלושת הדברים החשובים לדעת.
מבנה הכיפה הגיאומטרי מאפשר להפחית את עובי הרצפה ומשקלה, והרצפה מוגבהת למפלס המתוכנן בלי מצעים — רק חלל ועמודים. משמעותי במיוחד מעל חניונים וחללים בנויים.
כל הרכיבים מסופקים לאתר, ההרכבה אינה דורשת עובדים מיומנים, ואת הרגליות חותכים לגובה ומחברים בלי דבקים או הברגות.
לפי חישובי היצרן, קצב היישום הממוצע הוא 80–90 מ״ר לשעה, בלי כלים ממוכנים מיוחדים ועם מספר קטן של פועלים.
המערכת עונה על מה שמצפים מבנייה מתועשת ומתקדמת: היא פשוטה להרכבה באתר ואינה דורשת מיומנויות גבוהות של פועלים. בשילוב הנדסה נכונה אפשר לחסוך חומרי מילוי ובטון — חיסכון שמועיל לקבלן וליזם, ויש לו גם ערך סביבתי.
טפסות רגילות מפורקות לאחר שהבטון צובר את חוזקו ההנדסי. באיגלוטק ECK התבניות נשארות במקומן, ובמקום מילוי הנפח במצעים נותר מתחת לרצפה חלל ריק ועמודים בלבד.
| פרמטר | מילוי במצעים וטפסנות מסורתית | איגלוטק ECK |
|---|---|---|
| מה נמצא מתחת לרצפה | מצעים וחומרי מילוי | חלל ריק ועמודים בלבד |
| משקל על המבנה | כולל את משקל המילוי | מופחת — בלי מילוי ובעובי בטון מופחת |
| כוח אדם | טפסנות דורשת עובדים מיומנים | הרכבה פשוטה, בלי מיומנות מיוחדת |
| התבניות לאחר היציקה | מפורקות | נשארות במקומן (טפסות אבודות) |
| שימוש בחלל | — | מעבר צנרת, מאגר מים (בתכנון ואיטום מתאימים) או חלל ריק |

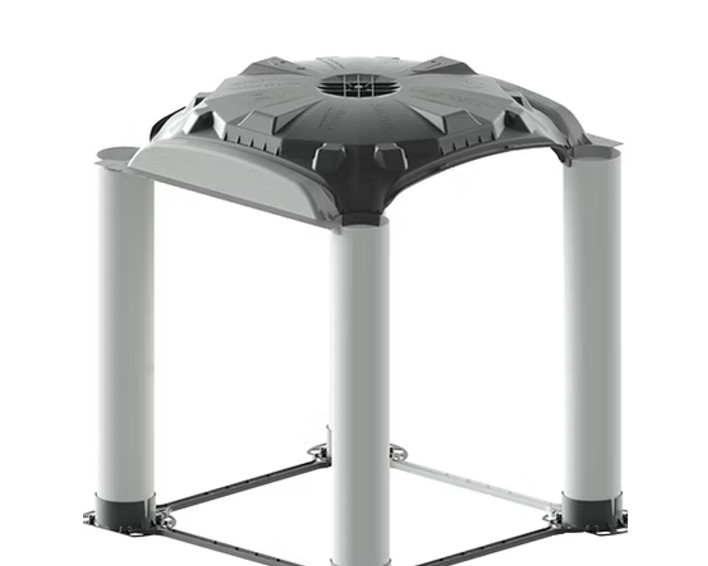

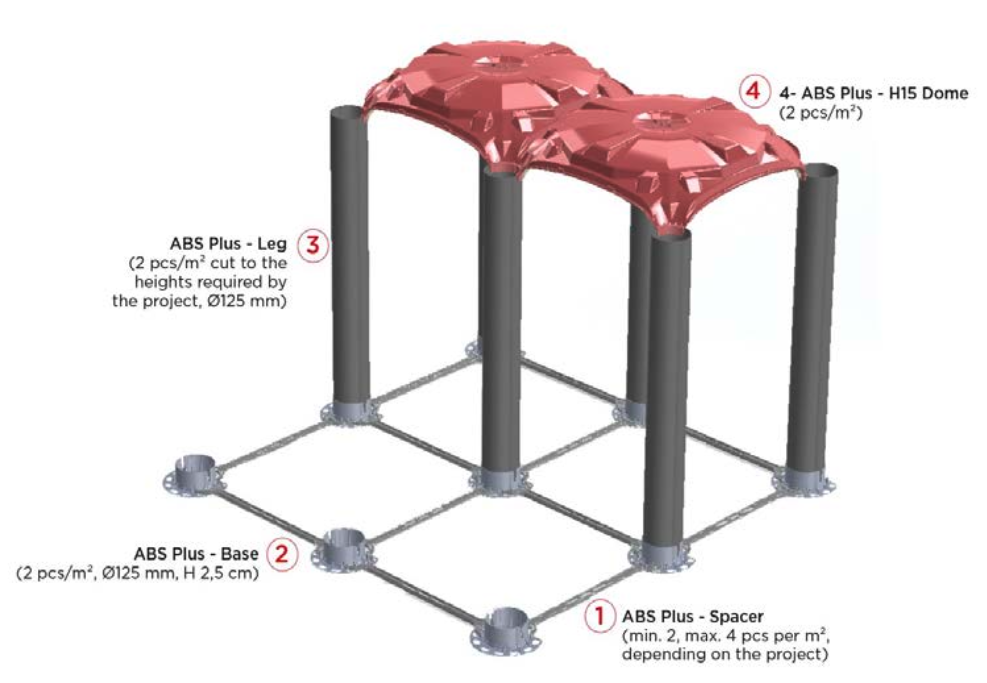

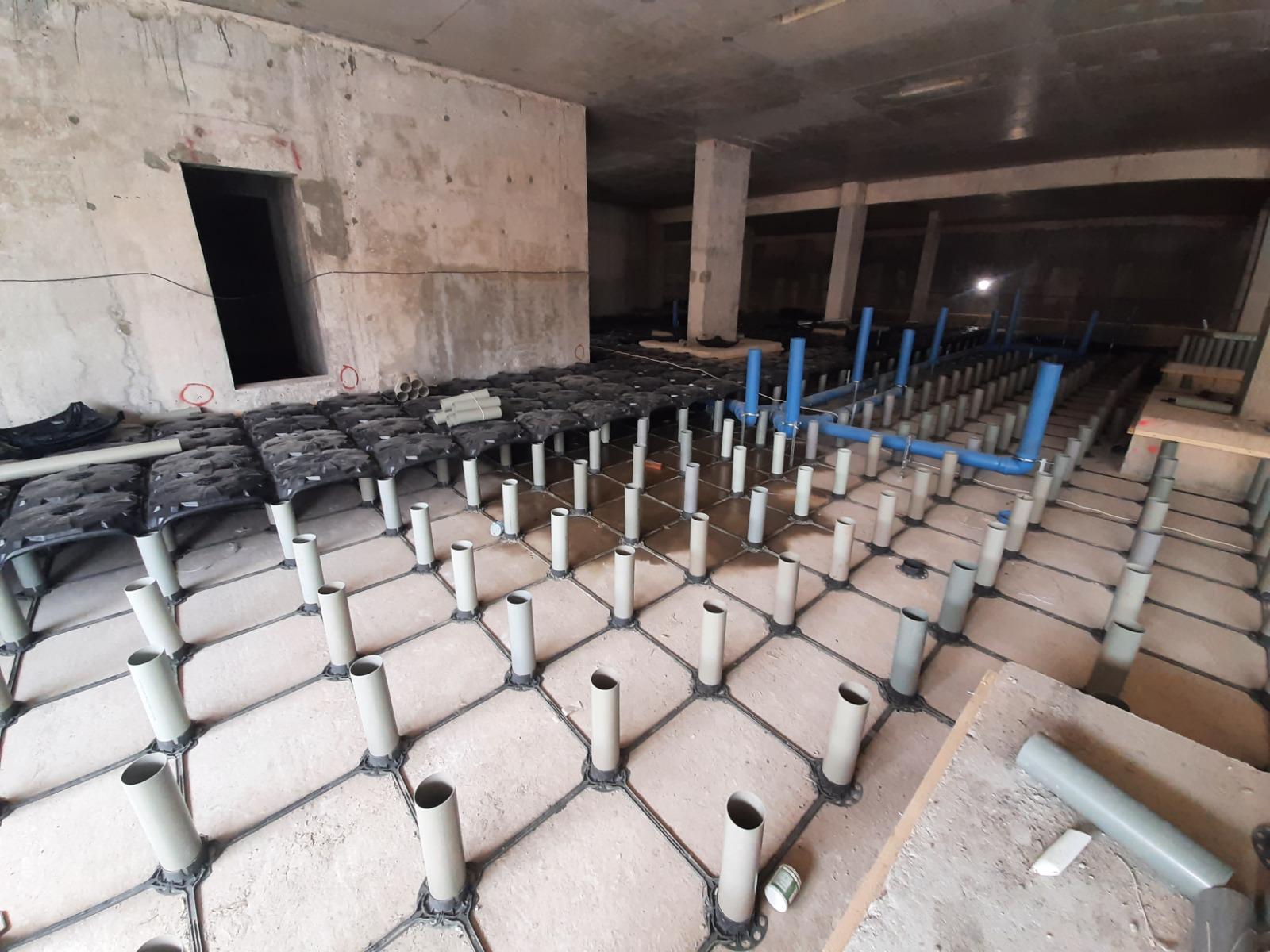

ארבעת רכיבי המערכת, כולם מפלסטיק:

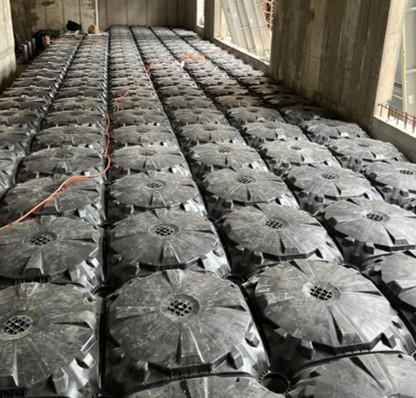

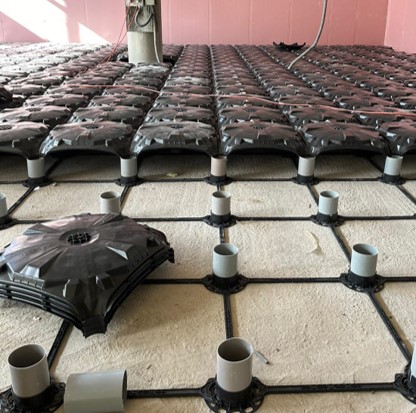

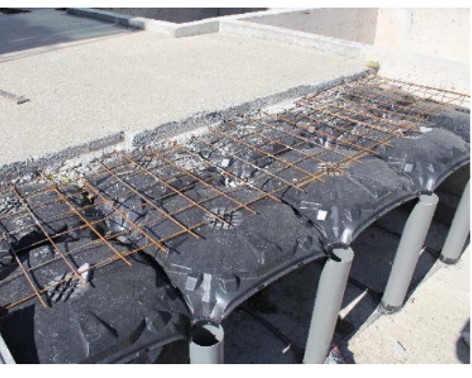

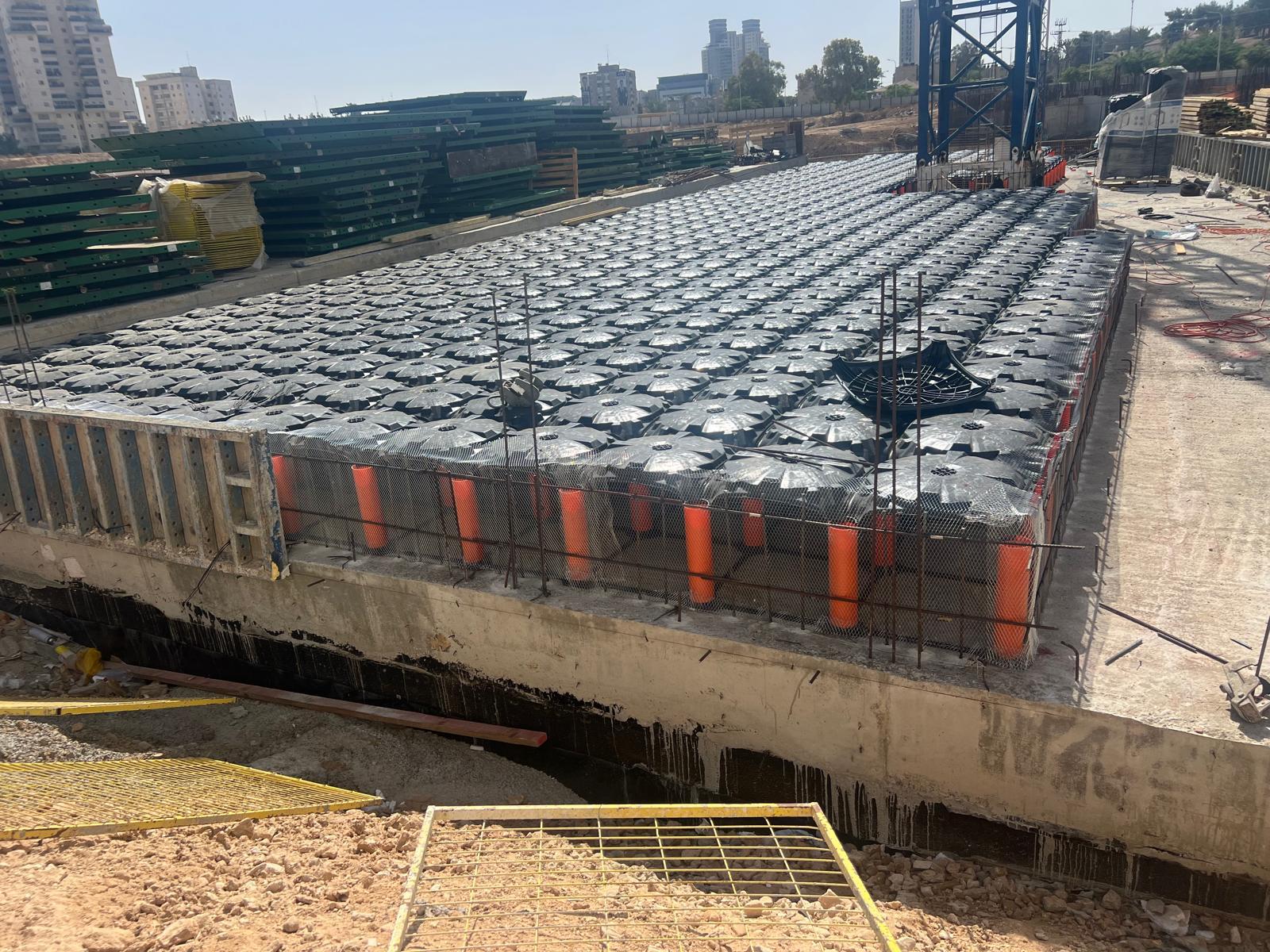

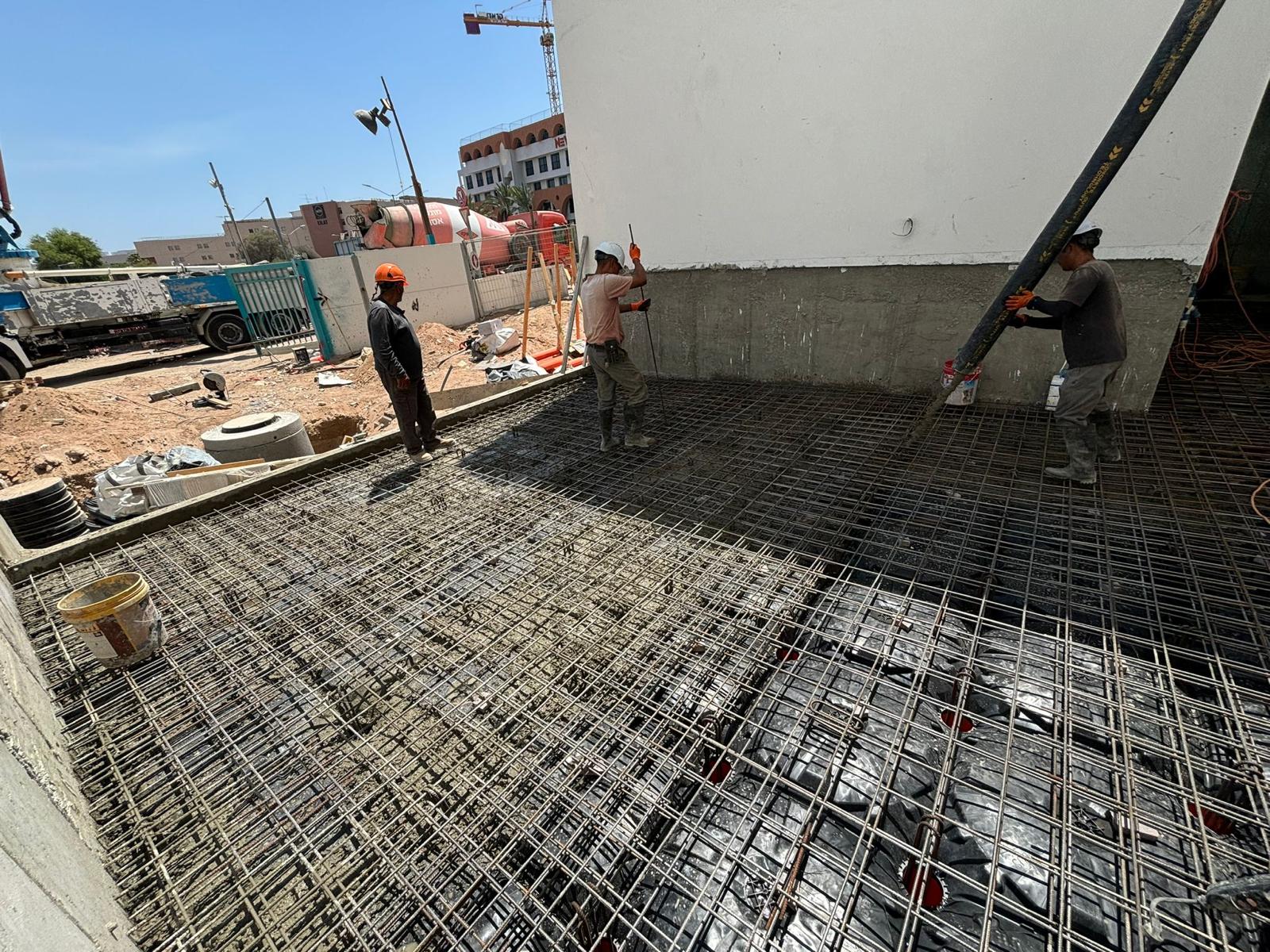

ההרכבה מודולרית ומתבצעת באתר. מתקבל משטח מוגבה ומוכן להנחת ברזל הזיון וליציקה לפי הנחיות המהנדס.

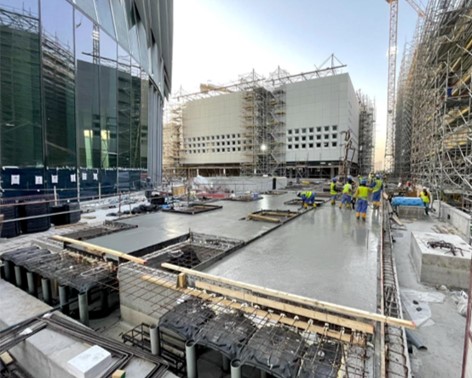

לפי תיאור המוצר, המערכת מחזיקה באישור עמידות בעומסים גבוהים ומסופקת מיצרן בעל יישומים בפרויקטים רבים בעולם. לפי הסקירה, סקירה מורחבת בצירוף העתק אישורי המוצר תפורסם בהמשך.
לפי תיאור המוצר, התבניות עשויות חומר ממוחזר וממקור אחראי — היבט שיכול לתרום לניקוד בתקן לבנייה ירוקה.
בנוסף, המערכת חוסכת חומרי מילוי ובטון ומפחיתה את משקל המבנה. לחיסכון בחומרים יש, מעבר לתועלת הכלכלית, גם תועלת וערך סביבתי.
| חומר התבניות | פולימר מחוזק (כיפה מפוליפרופילן) |
|---|---|
| מידות כיפה | 71 × 71 ס״מ, גובה 15 ס״מ |
| רגליות | צינורות PVC קשיחים, גובה עד 300 ס״מ |
| רכיבים | ספייסרים, בסיסים, רגליות וכיפות |
| קצב יישום ממוצע | 80–90 מ״ר לשעה (לפי חישובי היצרן) |
טפסות בבנייה הן תבניות שלתוכן יוצקים בטון. הטפסות תומכות בבטון הנוזלי ושומרות עליו בצורה הגיאומטרית הדרושה בזמן היציקה, עד שהבטון צובר את החוזק ההנדסי שלו ואז אפשר לפרק אותן. כשהטפסות נשארות צמודות לבטון ולא מפורקות בתום הבנייה, הן מכונות ״טפסות אבודות״, מאחר שהן חד־פעמיות.
על הטפסות לעמוד בלחצים ובעומסים גבוהים מצד הבטון הנוזלי. טפסות עשויות מלוחות עץ, פלדה, פח מכופף, פוליסטירן (קלקר) במערכות ICF כדוגמת ICONEX, פלסטיק כדוגמת איגלוטק ECK, ואפילו קרטון, הנפוץ ביציקת עמודי בטון עגולים. גם יציקות בטון וקירות בלוקים יכולים לשמש טפסות.
מרקם הבטון נקבע לפי צורת הטפסות כתשליל (נגטיב), ומשמש לעיצוב אדריכלי כמו בטון חשוף או בטון אדריכלי.
